Panoramica dei prodotti

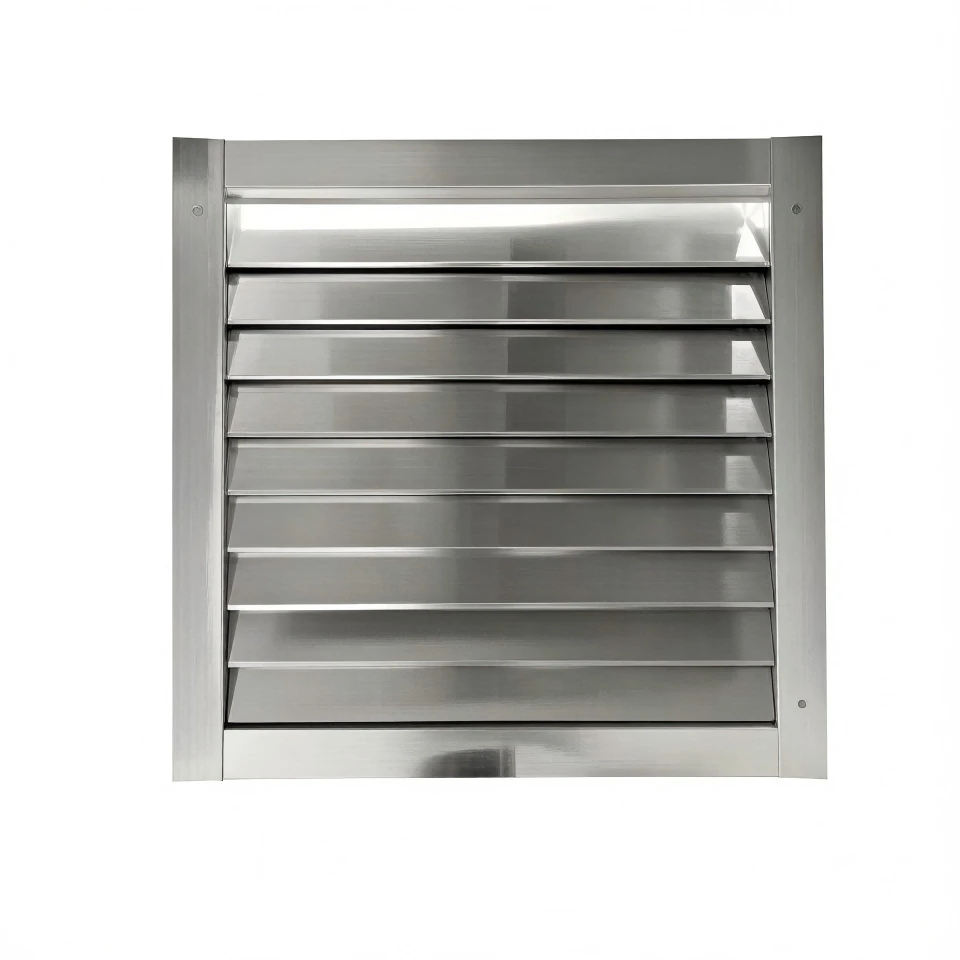

Feritoia per la presa d'aria in piombo per la protezione dalle radiazioni dell'ospedale
NostroSfiato della feritoia di piomboè progettato appositamente per ospedali, reparti di radiologia, sale TC, sale a raggi X,-strutture di medicina nucleare e altri ambienti-controllati dalle radiazioni. Fornisce una ventilazione efficace mantenendo una schermatura continua contro le radiazioni, garantendo la conformità agli standard di radioprotezione medica.
Realizzata con piombo di elevata-purezza, la feritoia è progettata per ridurre al minimo la perdita di radiazioni senza limitare il flusso d'aria, rendendola una soluzione ideale per le moderne strutture sanitarie.
Perché le aperture di ventilazione necessitano di una schermatura dedicata contro le radiazioni
Le sale a raggi X- richiedono ventilazione, ma ogni apertura attraverso una parete schermata può compromettere la continuità del sistema di radioprotezione. Un'apertura HVAC standard consente all'aria di passare attraverso il muro, ma può anche creare un percorso diretto attraverso una barriera altrimenti continua rivestita di piombo-.
Per questo motivo,Ventilazione della stanza a raggi X.-dovrebbero essere considerati come parte della progettazione complessiva della schermatura dalle radiazioni anziché essere trattati come un dettaglio convenzionale-del condizionamento dell'aria.
Un'apertura nel muro può diventare un punto debole di schermatura
Le pareti rivestite di piombo-sono progettate per creare un confine protettivo continuo attorno a una stanza a raggi X-. Quando una presa d'aria o un'apertura di un condotto attraversa tale confine, parte del materiale schermante deve essere interrotto.
Se l'ingresso non è adeguatamente schermato, l'apertura potrebbe diventare una sezione più debole della recinzione della stanza. A seconda dell'attrezzatura, della disposizione della stanza e della direzione della radiazione diffusa, i raggi X- possono viaggiare o diffondersi più facilmente attraverso questo percorso che attraverso la parete schermata circostante.
Un dedicatopresa d'aria per la schermatura delle radiazioniè quindi progettato per mantenere l'apertura di ventilazione richiesta riducendo al contempo un semplice percorso di radiazione diretto-.
Il flusso d'aria richiede un'apertura, ma la schermatura dalle radiazioni richiede continuità
La sfida ingegneristica è che la ventilazione e la radioprotezione hanno requisiti diversi.
Il sistema HVAC necessita di:
- area di apertura sufficiente
- flusso d'aria adeguato
- caduta di pressione accettabile
- collegamento alla canalizzazione di ventilazione
- Il sistema di schermatura necessita di:
- l'equivalenza di piombo richiesta
- copertura protettiva continua
- penetrazioni controllate delle pareti
- sovrapposizione adeguata intorno all'apertura
- nessun percorso di radiazione diretto non necessario
Un design adeguatopresa d'aria in piomboriunisce questi requisiti in un unico componente.
Ridurre il flusso di radiazioni dirette attraverso lo sfiato
Una presa d'aria convenzionale è progettata principalmente per il flusso d'aria e normalmente non include una geometria di schermatura dalle radiazioni. Una griglia di protezione dalle radiazioni utilizza materiale schermante e una disposizione interna delle lamelle per evitare di creare una semplice linea aperta attraverso la parete protettiva.
Invece di consentire un percorso senza ostacoli da un lato all'altro della parete, la geometria delle feritoie crea un passaggio indiretto per l'aria.
Ciò è particolarmente importante quando si progetta apresa d'aria con protezione dalle radiazioni per una sala a raggi X-, perché l'apertura finita dovrebbe funzionare come parte dell'involucro schermante circostante piuttosto che come una penetrazione non protetta.
La presa d'aria deve funzionare con il muro circostante-rivestito in piombo
L'esigenza di schermatura non si ferma al bordo dell'ottica stessa. Anche l'interfaccia tra il telaio di ventilazione e la parete circostante fa parte della progettazione della radioprotezione.
Il progetto dovrebbe considerare:
- equivalenza del piombo del muro circostante
- configurazione di schermatura dello sfiato
- dimensioni di apertura chiare
- spessore della parete
- profondità del telaio
- sovrapposizione perimetrale
- collegamento con lo strato schermante della parete
Se questi dettagli non sono coordinati, anche un'apertura rivestita in piombo- potrebbe lasciare degli spazi attorno al telaio o non corrispondere alle specifiche di schermatura del muro.
Le aperture di ventilazione dovrebbero essere progettate come penetrazioni schermanti
Per questo motivo, una presa d'aria per una stanza a raggi X non dovrebbe essere selezionata semplicemente in base alle dimensioni della griglia. Dovrebbe essere trattato come aPenetrazione della parete schermante contro le radiazionie coordinato con il progetto di schermatura della stanza e i requisiti HVAC.
È possibile configurare una feritoia di schermatura contro le radiazioni personalizzata in base alle dimensioni dell'apertura, alla struttura del muro circostante, al livello di Pb richiesto e ai requisiti di ventilazione del progetto.
Trattando l'apertura di ventilazione come parte del sistema completo di schermatura dalle radiazioni, ospedali e appaltatori possono mantenere il flusso d'aria richiesto dalla stanza senza trasformare la penetrazione HVAC in un inutile punto debole dell'involucro protettivo.
Perché è importante schermare la continuità attorno al telaio di ventilazione
Uno sfiato per la schermatura delle radiazioni è efficace solo quando la feritoia stessa e il muro circostante lavorano insieme come un unico sistema protettivo continuo. Anche se le alette interne della feritoia contengono la schermatura di piombo specificata, gli spazi attorno al telaio della ventilazione possono creare punti deboli nella penetrazione nella parete se l'interfaccia non è adeguatamente coordinata.
Questo è il motivocontinuità della schermatura attorno al telaio dell'antaè una parte importante della costruzione della sala a raggi X.-
L'interfaccia-a-parete fa parte del sistema di schermatura
Quando un'apertura di ventilazione viene tagliata attraverso una parete rivestita di piombo-, lo strato schermante originale viene interrotto. Il telaio di ventilazione diventa quindi il punto di collegamento tra ilferitoia di schermatura dalle radiazionie la struttura circostante-rivestita in piombo.
Se il rivestimento in piombo termina prima di raggiungere il telaio, o se il telaio è installato senza una sufficiente sovrapposizione della schermatura, attorno all'apertura potrebbe rimanere un perimetro non protetto.
Per questo motivo l’installazione dovrebbe considerare:
- equivalenza del piombo a parete
- configurazione di schermatura dello sfiato
- profondità del telaio
- sovrapposizione perimetrale
- dimensioni dell'apertura del muro
- posizione di fissaggio
- connessione con la lamina di piombo circostante o il materiale schermante
Questi dettagli aiutano a mantenere un confine di schermatura più continuo attorno all'intera penetrazione del muro.
La sovrapposizione del perimetro aiuta a evitare spazi non schermati
Un design adeguatoinstallazione dello sfiato della feritoia in piombodovrebbe tenere conto della transizione tra lo sfiato e lo strato schermante della parete.
A seconda del design del progetto, il materiale di schermatura attorno all'apertura può estendersi dietro o sovrapporsi al telaio della ventilazione in modo che i due componenti di schermatura non si incontrino semplicemente da bordo-a-bordo.
Questa sovrapposizione è particolarmente importante riguardo a:
- la parte superiore del telaio di ventilazione
- entrambi i bordi laterali
- il telaio inferiore
- flangia o aree di montaggio
L'esatta disposizione della sovrapposizione deve seguire il progetto di progettazione della schermatura e il disegno di installazione.
Corrispondenza dello sfiato ai requisiti di schermatura del muro
Lo sfiato non deve essere specificato indipendentemente dal muro circostante.
Ad esempio, se la parete della stanza a raggi X ha un requisito definito di schermatura equivalente al piombo-, la penetrazione della ventilazione deve essere rivista come parte dello stesso involucro protettivo. La costruzione della feritoia, i dettagli del perimetro e il metodo di installazione dovrebbero essere tutti coordinati in modo che l'apertura non diventi una sezione più debole del muro.
Questo è uno dei motivi per cui è personalizzatoPrese d'aria per la schermatura dai raggi X-sono spesso prodotti in base ai disegni di progetto piuttosto che selezionati solo in base alle dimensioni nominali della griglia.
Anche la profondità del telaio e lo spessore della parete sono importanti
La costruzione delle pareti può variare in modo significativo tra i progetti. Una parete divisoria poco profonda e una parete in muratura rivestita di piombo-più spessa potrebbero richiedere profondità del telaio e dettagli di montaggio diversi.
Per le alette di schermatura contro le radiazioni personalizzate, le seguenti informazioni sono quindi utili prima della produzione:
- spessore della parete finita
- dimensione di apertura chiara
- posizione del rivestimento in piombo
- specifica Pb richiesta
- collegamento del condotto
- requisito della flangia di montaggio
Queste dimensioni consentono di configurare il telaio di ventilazione in modo che si adatti alla struttura della parete e supporti la sovrapposizione di schermatura prevista.
Trattare la presa d'aria come una penetrazione nel muro schermata
Il punto più importante è che apresa d'aria per la schermatura delle radiazioninon deve essere installata come una griglia HVAC standard. Il corpo dello sfiato, il telaio, il rivestimento del muro e la connessione perimetrale devono essere considerati insieme come un unico attraversamento schermato.
Coordinando il telaio di ventilazione con la parete circostante rivestita di piombo-, l'installazione può mantenere una migliore continuità di schermatura e ridurre il rischio di spazi vuoti involontari attorno all'apertura di ventilazione.
Bilanciamento del flusso d'aria e protezione dalle radiazioni
Una ventola di schermatura dalle radiazioni deve soddisfare due requisiti contemporaneamente: deve consentire al sistema HVAC di spostare abbastanza aria attraverso la stanza, impedendo al tempo stesso che l'apertura di ventilazione diventi un percorso non protetto attraverso l'involucro di schermatura dai raggi X.
Ciò rende la progettazione di apresa d'aria in piombodiverso da quello di una griglia HVAC standard. Una feritoia convenzionale viene selezionata principalmente in base ai requisiti di flusso d'aria e caduta di pressione-. UNGriglia di schermatura contro le radiazioni per la stanza a raggi X-deve inoltre considerare l'equivalenza dei conduttori, la geometria della schermatura interna, i dettagli della penetrazione nel muro e la connessione alla struttura circostante-rivestita in piombo.
Il flusso d'aria non può essere considerato separatamente dalla geometria della schermatura
L'aggiunta di materiale schermante all'interno di un'apertura di ventilazione modifica il modo in cui l'aria passa attraverso lo sfiato. Le alette delle alette angolate o sovrapposte possono contribuire a ridurre il percorso diretto della radiazione, ma riducono anche l'effettiva area libera disponibile per il flusso d'aria.
Per questo motivo, il design dovrebbe bilanciare:
- volume del flusso d'aria richiesto
- dimensione di apertura chiara
- zona di ventilazione libera
- velocità del viso
- caduta di pressione
- profondità della feritoia
- geometria della schermatura
- equivalenza di piombo richiesta
Un'apertura più piccola con una maggiore schermatura interna può garantire un'installazione compatta, ma può anche aumentare la resistenza al flusso d'aria. Uno più grandepresa d'aria per la schermatura delle radiazionipuò fornire più spazio libero per la ventilazione consentendo comunque di incorporare la configurazione di schermatura richiesta.
L'obiettivo è il flusso d'aria controllato, non un'apertura illimitata
Un'aletta di schermatura non dovrebbe essere descritta come avente "nessun effetto sul flusso d'aria". Qualsiasi feritoia, filtro, transizione di condotto o ostruzione interna può introdurre resistenza nel sistema HVAC.
La domanda ingegneristica più utile è se il filePresa d'aria per la protezione dai raggi X-può fornire il flusso d'aria richiesto entro l'intervallo di caduta di pressione-accettabile del sistema di ventilazione mantenendo la configurazione di schermatura specificata per la stanza.
Laddove sono disponibili dati sul flusso d'aria, parametri quali CFM o m³/h, velocità frontale, area libera e caduta di pressione possono essere considerati insieme al livello di schermatura richiesto.
Potrebbe essere necessario modificare le dimensioni di apertura in base alla richiesta di ventilazione
Due sale radiologiche-con gli stessi requisiti di schermatura in piombo potrebbero non aver bisogno della stessa dimensione delle alette.
Una stanza con una maggiore richiesta di ventilazione può richiedere:
- un'apertura più ampia e trasparente
- un'area frontale della feritoia più ampia
- ulteriori aperture di ventilazione
- una diversa disposizione interna delle pale
Le dimensioni finali di aferitoia di ventilazione rivestita in piombo-dovrebbero pertanto essere selezionati in base sia ai requisiti HVAC che al progetto di schermatura contro le radiazioni, anziché corrispondere solo alla dimensione nominale del condotto.
Coordinare la feritoia con il sistema HVAC
Per i progetti personalizzati, le informazioni HVAC dovrebbero idealmente essere riviste prima della produzione della feritoia di radiazione.
Le informazioni utili sul progetto includono:
- portata d'aria richiesta in CFM o m³/h
- dimensioni del condotto
- apertura muro disponibile
- applicazione di mandata o ripresa dell'aria
- caduta di pressione ammissibile
- spessore della parete
- Fabbisogno di Pb della parete circostante
- l'orientamento richiesto della feritoia
Ciò consente di coordinare le dimensioni dello sfiato e la disposizione della schermatura interna con il sistema di ventilazione invece di trattarloPenetrazione della parete schermante contro le radiazionicome componente separato.
Le prestazioni di schermatura devono rimanere parte della progettazione completa della parete
L’aumento della capacità di ventilazione non dovrebbe andare a scapito della continuità della schermatura. Allo stesso modo, aggiungere altro materiale di piombo senza considerare il flusso d'aria può creare una restrizione HVAC poco pratica.
Il corpo della feritoia, la geometria della lama, l'apertura della parete, la sovrapposizione perimetrale, il collegamento del condotto e la parete circostante rivestita di piombo- devono pertanto essere rivisti come un unico sistema.
Per questo motivo, una consuetudinegriglia di schermatura dalle radiazioni per la ventilazione della stanza a raggi X.-è meglio specificato combinando i requisiti di protezione dalle radiazioni forniti dal progettista della schermatura con i requisiti di flusso d'aria forniti dall'ingegnere HVAC.
L'obiettivo non è semplicemente quello di posizionare il piombo all'interno di una presa d'aria. Lo scopo è creare una penetrazione della ventilazione che supporti il flusso d'aria richiesto pur rimanendo integrato con l'involucro di schermatura dalle radiazioni della stanza.
Caratteristiche
Eccellente schermatura dalle radiazioni
- Blocca efficacemente le radiazioni dei raggi X-.
- Mantiene l'integrità della schermatura consentendo la ventilazione naturale.
Materiale di piombo ad alta-purezza
- Realizzato con piombo di alta qualità.
- Prestazioni stabili e lunga durata.
Design ottimizzato del flusso d'aria
- La struttura della feritoia garantisce una circolazione regolare dell'aria.
- Riduce l'accumulo di calore nelle stanze di radiazione.
Costruzione durevole
- Telaio resistente alla corrosione-.
- Facile da pulire e mantenere.
Dimensioni personalizzate disponibili
- OEM e ODM supportati.
- Prodotto secondo i disegni del cliente e le esigenze di progetto.
Applicazioni
-Sale a raggi X
Le sale diagnostiche a raggi X- richiedono una ventilazione affidabile senza interrompere le prestazioni di schermatura dalle radiazioni delle pareti circostanti. Quando un condotto HVAC o un'apertura per l'aria passa attraverso la parete di una stanza a raggi X rivestita di piombo--, la penetrazione può diventare un punto debole se è dotata solo di una griglia di ventilazione standard.
A presa d'aria in piombo per la schermatura dalle radiazioni-della stanza a raggi Xè progettato per combinare la ventilazione con la protezione in questa penetrazione della parete. La schermatura interna in piombo e la geometria delle alette contribuiscono a ridurre il percorso diretto delle radiazioni attraverso l'apertura, consentendo al tempo stesso al sistema HVAC di mantenere il flusso d'aria richiesto.
ILPresa d'aria con protezione dai raggi X-può essere personalizzato in base al design della schermatura della stanza, comprese le dimensioni dell'apertura trasparente, lo spessore della parete, le dimensioni del condotto, le specifiche Pb richieste, la profondità del telaio e l'equivalenza del piombo della parete circostante.
Le applicazioni tipiche includono:
- sale radiologiche di diagnostica generale-
- sale di radiografia digitale
- Sale di imaging DR
- reparti di radiologia ospedaliera
- Sale per apparecchiature a raggi X-
- sale per immagini diagnostiche-rivestite di piombo
Per questi progetti, ilpresa d'aria per la schermatura delle radiazionideve essere coordinato sia con il sistema HVAC che con la struttura di schermatura dai raggi X circostante. La corretta sovrapposizione del telaio e il collegamento con la parete rivestita di piombo-aiutano a mantenere la continuità della schermatura attorno all'intera penetrazione della ventilazione.
Rispetto ad una griglia HVAC standard, aferitoia di ventilazione rivestita in piombo-per sale radiologiche-è specificamente concepito per aperture in cui sia il flusso d'aria che la protezione dalle radiazioni devono essere considerati come parte della stessa progettazione della stanza.
Sale di fluoroscopia
Le sale per fluoroscopia richiedono inoltre che le aperture di ventilazione siano integrate attentamente nell'involucro di schermatura dalle radiazioni. Poiché le procedure fluoroscopiche possono comportare l'uso ripetuto o prolungato di raggi X-, gli attraversamenti delle pareti, come le prese d'aria HVAC, dovrebbero essere esaminati come parte del piano complessivoprogettazione della schermatura dalle radiazioni della sala di fluoroscopia.
A griglia di schermatura dalle radiazioni per sale di fluoroscopiafornisce un'apertura di ventilazione protetta attraverso la parete schermata. Invece di lasciare una semplice penetrazione diretta-attraverso l'HVAC, la feritoia rivestita di piombo-incorpora materiale schermante e una geometria interna destinata a ridurre il flusso di radiazioni dirette attraverso la presa d'aria.
ILpresa d'aria in piombopuò essere configurato in base a:
- requisiti di schermatura delle pareti della sala di fluoroscopia
- equivalenza Pb richiesta
- Requisiti del flusso d'aria HVAC
- dimensioni dell'apertura del muro
- dimensione del condotto
- spessore della parete
- profondità del telaio della feritoia
- sovrapposizione dei conduttori perimetrali
- orientamento di installazione
Ciò rende il prodotto adatto agli ospedali e alle strutture di imaging che richiedono apresa d'aria rivestita in piombo-per la schermatura della sala di fluoroscopiamantenendo la ventilazione necessaria per il normale funzionamento della stanza.
Per progetti di fluoroscopia personalizzati, ilAletta di ventilazione con protezione dai raggi X-devono essere coordinati con il fisico medico o il consulente in materia di protezione dalle radiazioni, l'ingegnere HVAC, l'architetto e l'appaltatore dell'installazione. Ciò aiuta a garantire che l'apertura di ventilazione, il telaio della feritoia, la schermatura della parete circostante e il collegamento del condotto funzionino insieme come un tutt'unosistema di penetrazione delle pareti con schermatura contro le radiazioni.
A adeguatamente specificatopresa d'aria con schermatura contro le radiazioni in piomboquindi fa molto di più che coprire un'apertura HVAC. Aiuta a mantenere l'integrità dell'involucro schermante della sala di fluoroscopia fornendo al tempo stesso un percorso di ventilazione funzionale attraverso la parete-rivestita in piombo.
Soluzioni personalizzate per la ventilazione protetta-dalle radiazioni
Ogni-sala radiologica presenta pareti, requisiti di ventilazione, disposizione dei condotti e requisiti di schermatura dalle radiazioni diversi. Una griglia HVAC di dimensioni-standard può adattarsi all'apertura, ma potrebbe non corrispondere alle specifiche di schermatura del muro circostante o ai requisiti di flusso d'aria del progetto.
Per questo motivo forniamosoluzioni di ventilazione schermate-dalle radiazioni personalizzatein base al design reale della stanza. La griglia di ventilazione in piombo può essere configurata in base alla dimensione di apertura richiesta, allo spessore della parete, all'equivalenza del cavo, alle dimensioni del condotto, alla richiesta di flusso d'aria, alla profondità del telaio e al metodo di installazione.
Le nostre soluzioni personalizzate sono adatte a progetti che richiedono:
- Ventilazione della stanza a raggi X.-
- schermatura della sala di fluoroscopia
- attraversamenti di pareti schermanti contro le radiazioni
- Aperture dei condotti HVAC nelle pareti-rivestite di piombo
- feritoie di ventilazione rivestite in piombo-
- prese d'aria personalizzate per la schermatura delle radiazioni
Configurare la feritoia in base ai requisiti di schermatura
Il primo passo è confermare le specifiche di schermatura dalle radiazioni della penetrazione nel muro.
A seconda del progetto, ciò può includere:
- equivalenza Pb richiesta
- spessore del piombo della parete circostante
- dimensioni di apertura chiare
- sovrapposizione della schermatura attorno al telaio
- costruzione del muro
- profondità della feritoia
- requisiti di collegamento del condotto
ILventilazione con feritoia in piombo personalizzatapuò quindi essere progettato per integrarsi con la parete circostante rivestita di piombo-in modo che l'apertura di ventilazione non diventi un punto debole isolato nell'involucro schermante.
Coordinare lo sfiato con i requisiti HVAC
Un'apertura di schermatura contro le radiazioni deve supportare anche le prestazioni di ventilazione richieste dalla stanza.
Per la valutazione del progetto, i clienti possono fornire:
- fabbisogno di portata d'aria in CFM o m³/h
- applicazione di mandata o ripresa dell'aria
- dimensione del condotto
- apertura muro disponibile
- caduta di pressione ammissibile
- velocità del viso
- orientamento di installazione
Esaminando questi parametri insieme ai requisiti di schermatura, ilPresa d'aria per la schermatura dalle radiazioni della stanza a raggi X-può essere configurato come parte del sistema HVAC completo anziché trattato come un componente principale separato.
Dimensioni personalizzate e design del telaio
Gli attraversamenti delle pareti di schermatura contro le radiazioni raramente sono identici da un progetto all'altro. Le dimensioni delle feritoie, la profondità del telaio, le dimensioni della flangia e la disposizione di montaggio possono quindi essere personalizzate in base alla struttura effettiva della parete e del condotto.
La personalizzazione disponibile può includere:
- larghezza e altezza complessive della feritoia
- chiara apertura del flusso d'aria
- profondità del telaio
- dimensioni della flangia
- configurazione del materiale schermante
- Equivalenza Pb
- geometria della feritoia interna
- collegamento del condotto
- dettaglio della sovrapposizione del muro
- finitura superficiale
Ciò consente ilferitoia di ventilazione rivestita in piombo-per soddisfare sia il design della schermatura dai raggi X-che i requisiti di installazione meccanica.
Conferma del disegno tecnico prima della produzione
Per gli ordini B2B e basati su progetto-, i clienti possono fornire disegni architettonici, disegni HVAC, layout di schermatura o dettagli sulla sezione-della parete per la revisione.
Sulla base dei requisiti confermati, possiamo preparare le dimensioni del prodotto e i disegni tecnici prima della produzione. Questo aiuta a coordinare ilpresa d'aria per la schermatura delle radiazionicon l'apertura della parete, le condutture e lo strato schermante circostante prima dell'inizio dell'installazione.
-Produzione interna per progetti personalizzati
Con il nostro impianto di produzione, è possibile produrre griglie di schermatura contro le radiazioni personalizzate secondo le specifiche di progetto approvate. Dimensioni, struttura del telaio, configurazione dei cavi e dettagli-specifici del progetto possono essere controllati durante la produzione e l'ispezione finale.
Per ospedali, appaltatori di imaging medicale, aziende di protezione dalle radiazioni e progetti di ingegneria HVAC, questo fornisce un modo pratico per ottenere unsoluzione di ventilazione con protezione dai raggi X personalizzata-che si adatti alla stanza reale anziché adattare l'installazione attorno a una bocchetta di ventilazione standard.
Se hai un progetto per una sala a raggi X o una sala per fluoroscopia, inviaci le dimensioni dell'apertura della parete, lo spessore della parete, l'equivalenza Pb richiesta, le dimensioni del condotto, i requisiti del flusso d'aria e i disegni del progetto. Possiamo rivedere le informazioni e consigliare un adattoconfigurazione personalizzata della feritoia di schermatura contro le radiazioniper conferma tecnica e preventivo.
Etichetta sexy: Presa d'aria per schermatura dalle radiazioni in piombo per la ventilazione di ambienti a raggi X, Cina, produttori, fornitori, fabbrica, personalizzato, all'ingrosso, migliore, economico, professionale, in vendita, vicino a me
